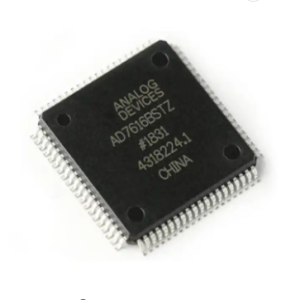

AD7616BSTZ 描述

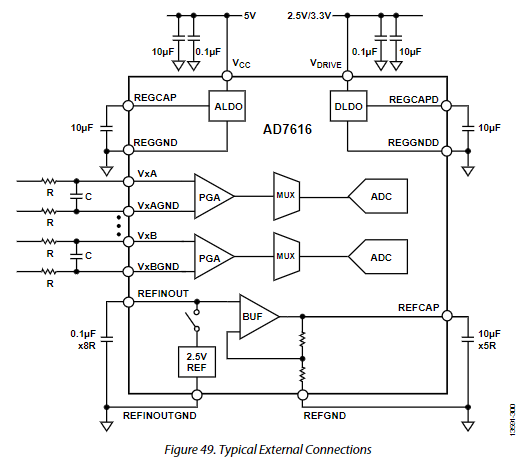

AD7616 是一款 16 位 DAS，支持 16 通道双路同时采样。AD7616 采用 5 V 单电源供电，可容纳 ±10 V、±5 V 和 ±2.5 V 真正的双极输入信号，同时以每通道对高达 1 MSPS 的吞吐率和 90.5 dB SNR 进行采样。利用片上过采样模式（过采样率为 2 时为 92 dB）可实现更高的 SNR 性能。AD7616 的模拟输入阻抗为 1 MΩ，与采样频率无关。该器件包含模拟输入箝位保护、双通道 16 位电荷再分配 SAR 模数转换器 (ADC)、灵活的数字滤波器、2.5 V 基准电压和基准缓冲器以及高速串行和并行接口。AD7616 兼容串行外设接口 (SPI)/QSPI™/DSP/MICROWIRE。

AD7616BSTZ 应用

♦ 电力线监控

♦ 保护继电器

♦ 多相电机控制

♦ 仪表和控制系统

♦ 数据采集系统 (DAS)



AD7616BSTZ 功能

♦ 16 通道、双通道、同时采样输入

♦ 可独立选择通道输入范围

   真正的双极性：±10 V、±5 V、±2.5 V

♦ 单路 5 V 模拟电源和 2.3 V 至 3.6 V VDRIVE 电源

♦ 完全集成的数据采集解决方案

   模拟输入钳位保护

   模拟输入阻抗为 1 MΩ 的输入缓冲器

   一阶抗混叠模拟滤波器

   片上精确基准和基准缓冲器

   双通道 16 位逐次逼近寄存器 (SAR) ADC

   吞吐率：2 × 1 MSPS

   带数字滤波器的过采样功能

   具有突发模式的灵活定序器

♦ 灵活的并行/串行接口

   兼容 SPI/QSPI/MICROWIRE/DSP

   可选循环冗余检查 (CRC) 错误检查

♦ 硬件/软件配置

♦ 性能

   500 kSPS 时 92 dB SNR（2 倍超采样）

   1 MSPS 时 90.5 dB SNR

   -103 dB 总谐波失真

   ±1 LSB INL（典型值），±0.99 LSB DNL（最大值）

♦ 模拟输入通道的 ESD 额定值为 8 kV

♦ 片上自检功能

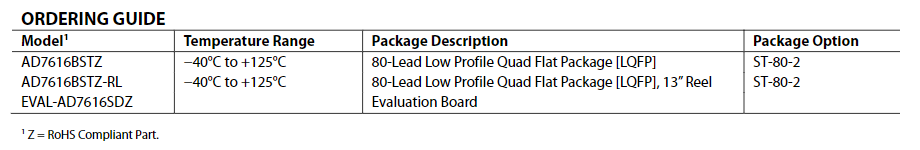

♦ 80 引线 LQFP 封装

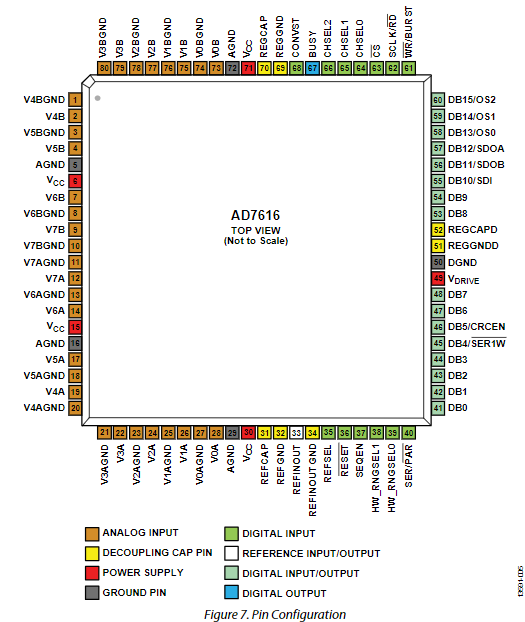

AD7616BSTZ 引脚配置（俯视图）
