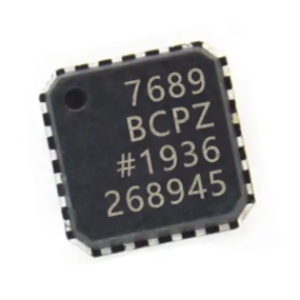

AD7689BCPZRL7_AD7689数据转换器_AD7689BCPZRL7中文资料

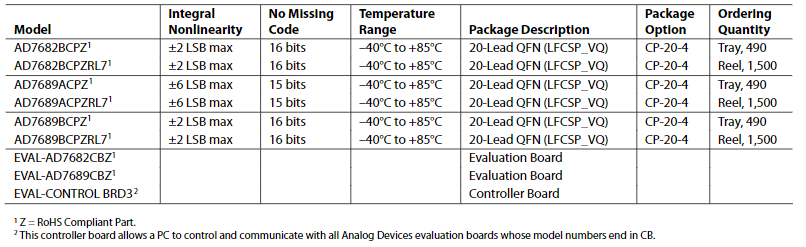

AD7689BCPZRL7 描述

AD7682/AD7689 是 4 通道/8 通道、16 位、电荷再分布逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 VDD 单电源供电。AD7682/AD7689 包含用于多通道、低功耗数据采集系统的所有元件，包括真正的 16 位 SAR ADC（无缺失码）；4 通道（AD7682）或 8 通道（AD7689）、低串扰多路复用器，可用于将输入配置为单端（带或不带接地感应）、差分或双极；内部低漂移基准（可选 2.5 V 或 4.096 V），可用于将输入配置为单端（带或不带接地感应）、差分或双极；内部低漂移基准（可选 2.5 V 或 4.096 V），可用于将输入配置为单端（带或不带接地感应）、差分或双极。 5 V 或 4.096 V）和缓冲器；一个温度传感器；一个可选单极滤波器；以及一个在按顺序连续扫描通道时非常有用的定序器。AD7682/AD7689 使用简单的 SPI 接口写入配置寄存器和接收转换结果。SPI 接口使用独立电源 VIO，并将其设置为主机逻辑电平。功率耗散与吞吐量成比例。每个 AD7682/AD7689 均采用 20 引线 LFCSP 封装，工作温度范围为 -40°C 至 +85°C。

AD7689BCPZRL7 特性

♦ 16 位分辨率，无缺码

♦ 4 通道（AD7682）/8 通道（AD7689）多路复用器，带

   输入选择

   单极单端

   差分（GND 检测）

   伪双极性

♦ 吞吐量：250 kSPS

♦ INL: ±0.5 LSB 典型值，±1.5 LSB 最大值（±23 ppm 或 FSR）

♦ 动态范围：93.8 dB

♦ 信噪比：92.5 dB @ 20 kHz

♦ 总谐波失真 -100 dB @ 20 kHz

♦ 模拟输入范围 0 V 至 VREF，VREF 最高可达 VDD

♦ 多种基准类型

   内部可选 2.5 V 或 4.096 V

   外部缓冲（高达 4.096 V）

   外部（最高 VDD）

♦ 内部温度传感器

♦ 通道定序器、可选 1 极滤波器、忙指示器

♦ 无流水线延迟，SAR 架构

♦ 单电源 2.7 V 至 5.5 V 工作电压，带

   1.8 V 至 5 V 逻辑接口

♦ 串行接口兼容 SPI、MICROWIRE、

   QSPI 和 DSP 兼容

♦ 功耗

   3.5 mW @ 2.5 V/200 kSPS

   12 mW @ 5 V/250 kSPS

♦ 待机电流：50 nA

♦ 20 引线 4 mm × 4 mm LFCSP 封装



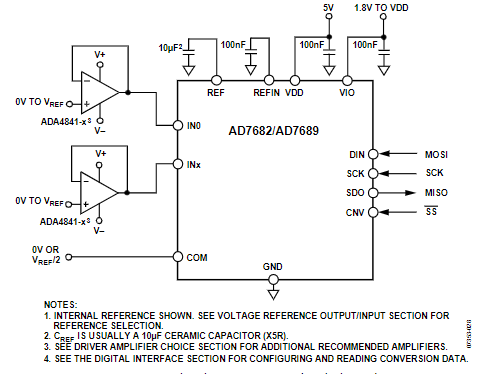

AD7689BCPZRL7 应用

♦ 电池供电设备

♦ 医疗仪器： 心电图/心电图

♦ 移动通信 GPS

♦ 个人数字助理

♦ 电力线监控

♦ 数据采集

♦ 地震数据采集系统

♦ 仪器仪表

♦ 过程控制



AD7689BCPZRL7 引脚配置（俯视图）
