MAX485EESA+T_MAX485EESA+T接口芯片_MAX485EESA+T规格书

文章出处: 人气：发表时间：2023-10-19 09:31

MAX485EESA+T，MAX485EESA+T数据表，MAX485EESA+T数据页，MAX485EESA+T原理图，MAX485EESA+T引脚，MAX485EESA+T规格书，MAX485EESA+T系列型号。

MAX485EESA+T 描述

MAX481E、MAX483E、MAX485E、MAX487E-MAX491E 和 MAX1487E 是低功耗收发器，适用于恶劣环境中的 RS-485 和 RS-422 通信。每个驱动器输出和接收器输入均受±15kV 静电放电 (ESD) 冲击保护，不会发生闩锁。这些器件包含一个驱动器和一个接收器。MAX483E、MAX487E、MAX488E 和 MAX489E 具有降低压摆率的驱动器，可最大限度地降低电磁干扰，并减少端接不当的电缆造成的反射，从而实现高达 250kbps 的无差错数据传输。MAX481E、MAX485E、MAX490E、MAX491E 和 MAX1487E 的驱动器压摆率不受限制，因此传输速率最高可达 2.5Mbps。这些收发器在空载或满载禁用驱动器时的电源电流仅为 120µA（参见《选择指南》）。此外，MAX481E、MAX483E 和 MAX487E 还具有低电流关断模式，在该模式下的功耗仅为 0.5µA。所有器件均采用 +5V 单电源供电。

Maxim代理商|美信代理商 Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。

Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX485EESA+T 特性

♦ 用于容错应用：MAX3430：±80V 故障保护、失效安全、1/4 单位负载、+3.3V、RS-485 收发器MAX3080-MAX3089：故障安全、高速（10Mbps）、瞬时速率受限、RS-485/RS-422 收发器

♦ 用于空间受限应用：MAX3460-MAX3464： +5V、故障安全、20Mbps、Profibus、RS-485/RS-422 收发器MAX3362： ♦ 采用 SOT23 封装的 +3.3V、高速、RS-485/RS-422 收发器MAX3280E-MAX3284E：±15kV ESD 保护、52Mbps、+3V 至 +5.5V、SOT23、RS-485/RS-422 真正故障安全接收器MAX3030E-MAX3033E：±15kV ESD 保护、+3.3V、四路 RS-422 发射器

♦ 用于多个收发器应用：MAX3293/MAX3294/MAX3295：20Mbps、+3.3V、SOT23、RS-485/RS-422 发射器

♦ 用于故障安全应用：MAX3440E-MAX3444E：±15kV ESD 保护、±60V 故障保护、10Mbps、故障安全 RS-485/J1708 收发器

♦ 用于低压应用：MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E：+3.3V 供电、±15kVESD 保护、12Mbps、回转速率受限、真正的 RS-485/RS-422 收发器

MAX485EESA+T 应用

♦ 低功耗 RS-485 收发器

♦ 低功耗 RS-422 收发器电平转换器

♦ 用于 EMI 敏感型应用的收发器

♦ 工业控制局域网

MAX485EESA+T 引脚配置（俯视图）

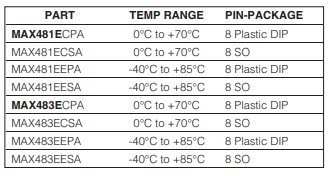

MAX485EESA+T Order Information

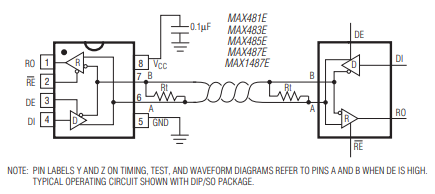

MAX485EESA+T Function block or application schematic
