MAX706TESA+T 描述

MAX706P/R/S/T、MAX706AP/AR/AS/AT 和 MAX708R/S/T 微处理器 (µP) 监控电路降低了在 +3V 至 +5V µP 系统中监控 +3V 电源电平所需的复杂性和元件数量。MAX706P/R/S/T 和 MAX706AP/AR/AS/AT 监控电路具有以下四种功能：1）上电、掉电和断电条件下的复位输出。2）独立看门狗输出，如果看门狗输入在 1.6 秒内未被切换，则输出为低电平。 MAX706R/AR、MAX706S/AS 和 MAX706T/AT 之间的唯一区别是复位阈值电压，分别为 2.63V、2.93V 和 3.08V。MAX706P/AP 与 MAX706R/AR 相同，只是复位输出信号为高电平有效。MAX706AP/AR/AS/AT 的看门狗定时器功能在 WDI 输入开路或连接到低漏电三态输出的高阻抗状态时禁用。MAX708R/S/T 除了没有看门狗定时器外，具有与 MAX706R/S/T 和 MAX706AR/AS/AT 相同的功能。相反，它们同时提供复位和 RESET 输出。与 MAX706 一样，后缀为 R、S 和 T 的器件的复位阈值分别为 2.63V、2.93V 和 3.08V。

Maxim代理商|美信代理商   Maxim半导体公司成立于1983年，总部位于美国加利福尼亚的Sunnyvale，拥有75000多名员工，Maxim是模拟和混合信号集成产品设计、开发和生产领域的领导者之一。Maxim的电路将现实世界与数字世界“连接”在一起，通过检测和放大现实世界中的各种信号，如温度、压力和声音，并将其转换为计算机处理所需的数字信号。



Maxim代理依靠其独特的晶圆技术和顶级的工程研发团队，为快速增长的市场提供创新的解决方案。这种商业运作模式使其始终保持两位数的销售增长率。截至2007年6月30日，该公司的净收入为20.07亿美元。在财富1000强企业中，Maxim的利润（收入百分点）位居半导体公司之首（2006年4月17日，《财富》杂志）。2006年3月17日，Maxim的市场价值在全球半导体公司中排名第九。

MAX706TESA+T 特性

♦ µMAX 封装，小型 8 引脚 SO

♦ 精密电源电压监控器 2.63V（MAX706P/R、MAX706AP/AR 和 MAX708R）2.93V（MAX706S、MAX706AS 和 MAX708S）3.08V（MAX706T、MAX706AT 和 MAX708T）

♦ 200ms 复位时间延迟

♦ 去电 TTL/CMOS 兼容手动复位输入

♦ 100µA 静态电流

♦ WDI 禁用功能（MAX706AP/AR/AS/AT）

♦ 看门狗定时器：1.6 秒超时

♦ 复位输出信号：仅高电平有效（MAX706P、MAX706AP）仅低电平有效（MAX706R/S/T、MAX706AR/AS/AT）高电平有效和低电平有效（MAX708R/S/T）

♦ 用于电源故障或低电池电量警告的电压监控器8 引脚表面贴装封装

♦ 保证 RESET 支持至 VCC = 1V



MAX706TESA+T 应用

♦ 电池供电设备

♦ 便携式仪器

♦ 计算机

♦ 控制器

♦ 智能仪器

♦ 关键 µP 电源监控

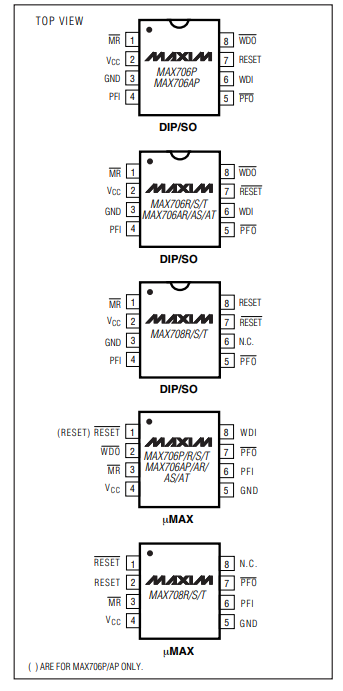

MAX706TESA+T 引脚配置（俯视图）
