AD8066ARZ-R7 描述

AD8065/AD80661FastFET 放大器是带有 FET 输入的电压反馈放大器，具有高性能和易用性。AD8065 是单放大器，AD8066 是双放大器。这些放大器采用 Analog Devices 公司专有的 XFCB 工艺开发，工作噪声极低（7.0 nV/√Hz 和 0.6 fA/√Hz），输入阻抗极高。AD8065/AD8066 具有 5 V 至 24 V 的宽电源电压范围、单电源工作能力和 145 MHz 的带宽，可用于各种应用。为了增加通用性，这些放大器还包含轨至轨输出。尽管成本低廉，这些放大器却具有出色的整体性能。差分增益和相位误差分别为 0.02% 和 0.02°，0.1 dB 的平坦度可达 7 MHz，使这些放大器成为视频应用的理想之选。此外，它们还具有 180 V/μs 的高压摆率、出色的失真（1 MHz 时 SFDR 为 -88 dBc）、极高的共模抑制（-100 dB）以及在预热条件下最大 1.5 mV 的低输入失调电压。AD8065/ AD8066 工作时仅使用 6.4 mA/放大器的典型电源电流，并能提供高达 30 mA 的负载电流。AD8065/AD8066 是高性能、高速 FET 输入放大器，采用小型封装： SOIC-8、MSOP-8 和 SOT-23-5 封装。它们的额定工作温度范围为 -40°C 至 +85°C。

AD8066ARZ-R7 特性

♦ FET 输入放大器

♦ 1 pA 输入偏置电流

♦ 低成本

♦ 高速：145 MHz，-3 dB 带宽（G = +1）

♦ 180 V/μs 压摆率（G = +2）

♦ 低噪音

  7 nV/√Hz（f = 10 kHz）

  0.6 fA/√Hz（f = 10 kHz）

♦ 宽电源电压范围： 5 V 至 24 V

♦ 单电源和轨至轨输出

♦ 低偏移电压，最大 1.5 mV 高共模抑制比： -100 dB

♦ 出色的失真规格

♦ SFDR -88 dBc @ 1 MHz 低功耗：6.4 mA/放大器典型电源电流

♦ 无相位反转

♦ 小型封装： 小型封装：SOIC-8、SOT-23-5 和 MSOP-8



AD8066ARZ-R7 应用

♦ 仪表

♦ 光电二极管前置放大器

♦ 滤波器

♦ A/D 驱动器

♦ 电平转换

♦ 缓冲

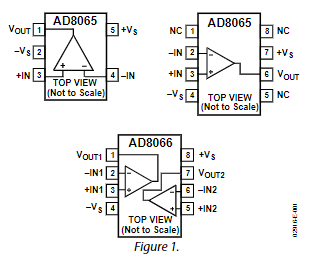

AD8066ARZ-R7 引脚配置（俯视图）
