AD8310ARMZ-REEL7 描述

AD8310 是一款完整的直流至 440 MHz 解调对数放大器（log amp），具有极快的电压模式输出，能够在 15 ns 内向接地负载驱动高达 25 mA 电流。它采用渐进压缩（成功检测）技术，动态范围可达 95 dB 至 ±3 dB 法规一致性，或 90 dB 至 ±1 dB 误差约束，频率高达 100 MHz。它非常稳定且易于使用，不需要重要的外部元件。单电源电压为 2.7 V 至 5.5 V，电流为 8 mA，3 V 时功耗仅为 24 mW。提供一个与 CMOS 兼容的快速使能引脚。AD8310 采用 8 引线 MSOP 封装，工业温度范围为-40°C 至 +85°C。

AD8310ARMZ-REEL7 特性

♦ 多级解调对数放大器

♦ 电压输出，上升时间 <15 ns

♦ 高电流容量：接地 RL 为 25 mA

♦ 95 dB 动态范围： -91 dBV 至 +4 dBV

♦ 单电源：最小 2.7 V，典型值为 8 mA

♦ DC 至 440 MHz 工作频率，线性度为 ±0.4 dB

♦ 斜率为 +24 mV/dB，截距为 -108 dBV

♦ 高度稳定的温度扩展

♦ 全差分直流耦合信号路径

♦ 100 ns 上电时间，1 mA 休眠电流



AD8310ARMZ-REEL7 应用

♦ 将信号电平转换为分贝形式

♦ 发射机天线功率测量

♦ 接收器信号强度指示 (RSSI)

♦ 低成本雷达和声纳信号处理

♦ 网络和频谱分析仪

♦ 低至 20 Hz 的信号电平测定

♦ 用于万用表的真实分贝交流模式



AD8310ARMZ-REEL7 引脚配置（俯视图）

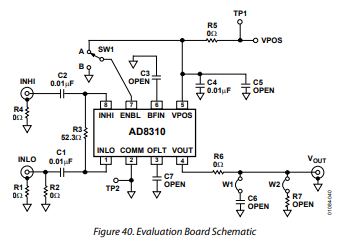

AD8310ARMZ-REEL7 功能块或应用原理图
