AD8421ARZ-R7_AD8421ARZ-R7运算放大器_AD8421ARZ中文资料

文章出处: 人气：发表时间：2023-10-23 08:49

AD8421ARZ-R7，AD8421ARZ-R7数据表，AD8421ARZ-R7数据页，AD8421ARZ-R7原理图，AD8421ARZ-R7引脚，AD8421ARZ-R7规格书，AD8421ARZ-R7系列型号

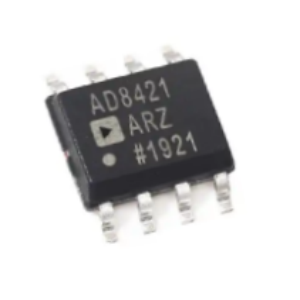

AD8421ARZ-R7 描述

AD8421 是一款低成本、低功耗、极低噪声、超低偏置电流的高速仪表放大器，特别适合各种信号调节和数据采集应用。该产品具有极高的共模抑制比 (CMRR)，可在较宽的温度范围内提取淹没在高频共模噪声中的低电平信号。

AD8421 的额定工作温度范围为 -40°C 至 +85°C，在高达 125°C 的温度下仍能保证典型的性能曲线，采用 8 引脚 MSOP 和 SOIC 封装。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

AD8421ARZ-R7 特性

♦ 低功耗

最大供电电流 2.3 mA

♦ 低噪声

1 kHz 时最大输入电压噪声为 3.2 nV/√Hz

1 kHz 时电流噪声为 200 fA/√Hz。

♦ 优异的交流特性

带宽：10 MHz（G = 1）

带宽：2 MHz（G = 100）

0.001% 建立时间：0.6 μs (G = 10)

CMRR: 80 dB (20 kHz, G = 1)

压摆率 35 V/μs

♦ 高精度直流性能（AD8421BRZ）

CMRR：94 dB（最小，G = 1）

输入失调电压漂移：0.2 µV/°C（最大值）

最大增益漂移：1 ppm/°C（G = 1）

输入偏置电流：500 pA（最大值）

♦ 输入过压保护，反向供电时最高达 40 V

♦ ±2.5 V 至 ±18 V 双电源（5 V 至 36 V 单电源）

♦ 增益通过单个电阻器设置（G = 1 至 10,000）。

AD8421ARZ-R7 应用

♦ 医疗仪器

♦ 精密数据采集系统

♦ 传声器前置放大器

♦ 振动分析

♦ 多路复用输入应用

♦ ADC 驱动器

AD8421ARZ-R7 引脚配置（俯视图）

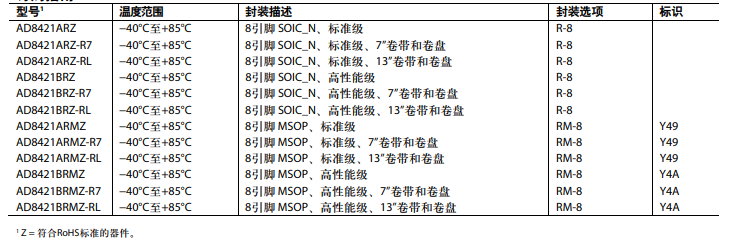

AD8421ARZ-R7 Order Information

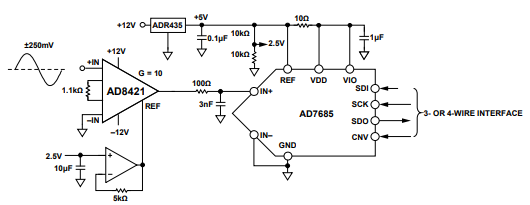

AD8421ARZ-R7 Function block or application schematic
