ADM2483BRWZ-REEL中文资料_ADM2483BRWZ-REEL数字隔离接口

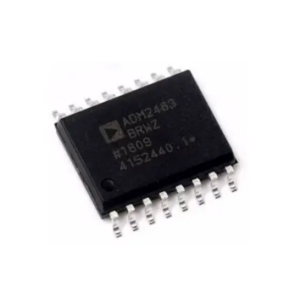

ADM2483BRWZ-REEL 描述

ADM2483 差分总线收发器是一种集成式电隔离元件，设计用于平衡多点总线传输线上的双向数据通信、 ADM2483 采用 Analog Devices 公司的 iCoupler 技术，将 3 通道隔离器、三态差分线驱动器和差分输入接收器集成到一个封装中。

电流限制和热关断功能可防止输出短路和总线争用情况导致功率耗散过大。该器件完全符合工业温度范围的要求，采用 16 引线宽体 SOIC 封装。

ADM2483BRWZ-REEL 特性

♦ 具有电气数据隔离功能的 RS-485 收发器

♦ 符合 ANSI TIA/EIA RS-485-A 和 ISO 8482: 1987(E)500 kbps 数据速率标准

♦ 压摆率限制驱动器输出低功耗运行：最大 2.5 mA

♦ 适用于 5 V 或 3 V 操作 (VDD1)

♦ 高共模瞬态抗扰度： >25 kV/μs

♦ 真正的故障安全接收器输入

♦ 无振荡上电/掉电保护

♦ 总线上有 256 个节点

♦ 热关断保护

♦ 安全和法规认证

   UL 认证：2500 V rms 1 分钟/个

   UL 1577CSA 元件验收通知 5AIEC 60950-1 800 V rms（基本），400 V rms（加强）VDE

合格证书

♦ DIN V VDE V 0884-10 (VDE V 0884-10)： 2006-12

   VIORM = 560 V 峰值（加强型）

   VIORM(DC) = 1500 V 直流

♦ 通过 GB4943.1-2011 的 CQC 认证

♦ 工作温度范围：-40°C 至 +85°C



ADM2483BRWZ-REEL 应用

♦ 低功耗 RS-485/RS-422 网络

♦ 隔离接口

♦ 楼宇控制网络

♦ 多点数据传输系统



ADM2483BRWZ-REEL 引脚配置（俯视图）
