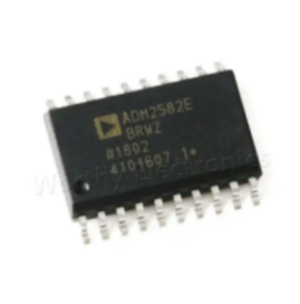

ADM2582EBRWZ-REEL7中文资料_ADM2582EBRWZ-REEL7数字隔离器

文章出处: 人气：发表时间：2023-10-25 10:27

ADM2582EBRWZ-REEL7，ADM2582EBRWZ-REEL7数据表，ADM2582EBRWZ-REEL7数据页，ADM2582EBRWZ-REEL7原理图，ADM2582EBRWZ-REEL7引脚，ADM2582EBRWZ-REEL7规格书，ADM2582EBRWZ-REEL7系列型号

ADM2582EBRWZ-REEL7 描述

ADM2582E/ADM2587E 是完全集成的信号和电源隔离数据收发器，具有 ±15 kV ESD 保护，适用于多点传输线路上的高速通信。ADM2582E/ADM2587E 包括集成式隔离直流-直流电源，无需外部直流-直流隔离块。

ADM2582E/ADM2587E 采用 isoPower 技术，使用高频开关元件通过变压器传输功率。在印刷电路板 (PCB) 布局时必须特别小心，以符合排放标准。有关电路板布局注意事项的详细信息，请参阅 AN-0971 应用说明《使用等功率器件控制辐射发射》。

ADI代理商|亚德诺代理商 ADI亚德诺公司始终将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI公司是业界认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路（IC）制造商，ADI的产品用于模拟信号和数字信号处理领域。

ADI亚德诺公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI亚德诺公司被纳入标准普尔500指数（S&P 500 Index）。ADI在科技革命的推动下，传统能源大量消耗带来的全球气候变暖及资源稀缺问题，人口老龄化的加速对医疗行业提出的更高要求，无疑都是当今面临的挑战。ADI亚德诺公司以创新为基石，致力于通信基础设施、工业自动化、工业仪表、汽车电子以及医疗保健等领域的研发与投入，为解决各行各业面对的挑战，提供高性能的产品及解决方案。

ADM2582EBRWZ-REEL7 特性

♦ 隔离式 RS-485/RS-422 收发器，可配置为半双工或全双工

♦ isoPower® 集成隔离式直流-直流转换器

RS-485 输入/输出引脚具有 ±15 kV ESD 保护

♦ 符合 ANSI/TIA/EIA-485-A-98 和 ISO 8482:1987(E) 标准

ADM2582E 数据传输速率： 16 Mbps

ADM2587E 数据传输速率： 500 kbps5 V 或 3.3 V 工作电压

♦ 一条总线上最多可连接 256 个节点

♦ 开路和短路故障安全接收器输入端

♦ 高共模瞬态抗扰度： >25 kV/μs

♦ 热关断保护

♦ 安全和监管认证

UL 认证：根据 UL 1577，1 分钟 2500 V rms

VDE 符合性证书

DIN EN 60747-5-2（VDE 0884 第 2 部分）： 2003-01

VIORM = 560 V 峰值

♦ 工作温度范围：-40°C 至 +85°C -40°C 至 +85°C

♦ 高度集成、20 引线宽体 SOIC 封装

ADM2582EBRWZ-REEL7 应用

♦ 隔离 RS-485/RS-422 接口

♦ 工业现场网络

♦ 多点数据传输系统

ADM2582EBRWZ-REEL7 引脚配置（俯视图）

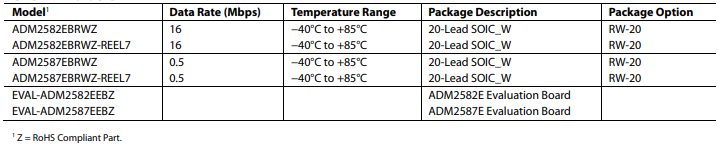

ADM2582EBRWZ-REEL7 Order Information

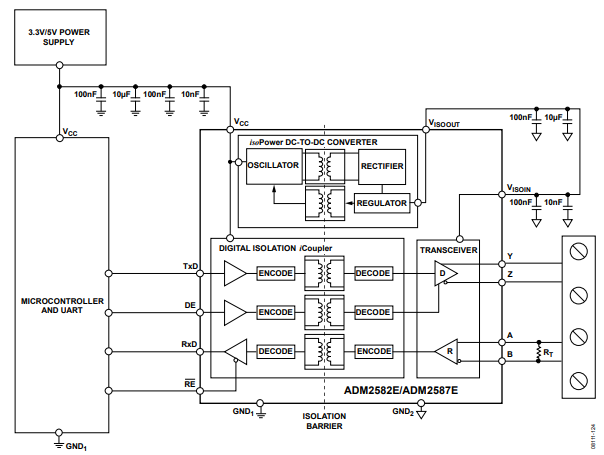

ADM2582EBRWZ-REEL7 Function block or application schematic
